风淋室控制器接线图

风淋室控制器接线图来自风淋室生产厂家,广州风淋室,中山风淋室,珠海风淋室,韶关风淋室,佛山风淋室,江门风淋室,东莞风淋室等等。风淋室空气净化设备产品。

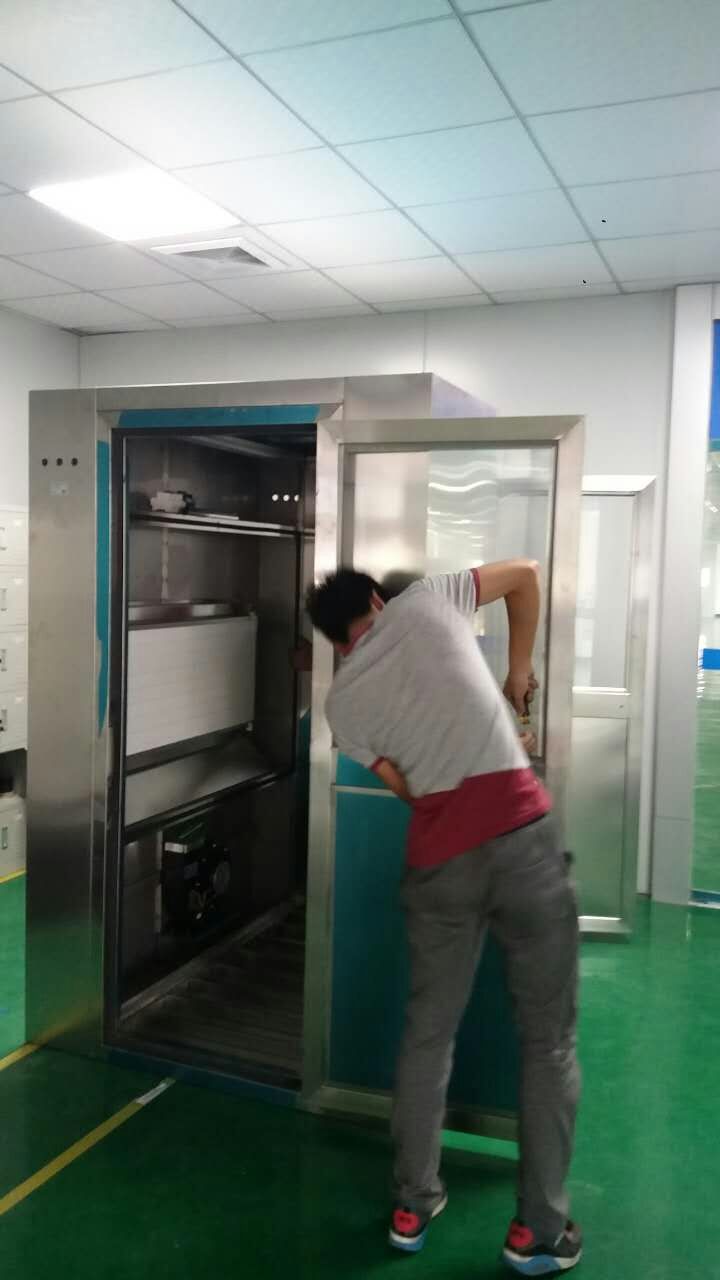

风淋室现场安装图

风淋室现场安装图

风淋室设备净化行业10余年生产经验,产品遍布全国任何一个地区市,10000余家终端客户使用。在空气净化行业,有自己独特的专业的处理经验。

风淋室控制器主板接线:

a、风淋倒计时显示:双位数字显示,工作时用于显示风淋时间设定值及风淋剩余时间,进行设定菜单时,用于菜单参数显示。

b、外门开:当外门打开时,此图标闪烁(可以检查外门磁是否正常)。

c、感应:当人体时入感应区时,此图标闪烁(可以检查光电开关是否正常)。

d、内门开:当内门打开时,此图标闪烁[可以检查内门磁是否正常)。

e、风淋:此图标闪烁时,指示风淋风机已被自动或手动启动。

f、急停:此图标闪烁时,指示系统处于急停状态。

g、照 明:此图标闪烁时,指示照明灯启动,可再次按照明键关闭或启动。

风淋室控制器接线



风淋室控制器接线参数:

(1)、强电输入接口>>供电电源:2 20VAC(丝印为2 20V AC)

(2)、强电输出接口

a、风机:1 A 2 20VAC(接交流接触器线圈,丝印为风机中继)

b、照明:1 A 2 20VAC(如灯管较多可接中间继电器, 丝印为照明指示灯)

c、工作指示:1 A 2 20VAC(丝印为工作指示灯)

d、电源指示:1 A 2 20VAC(丝印为电源指示灯)

(3)、弱电输入接口

a、内门门磁开关:无源触点(丝印为内门磁)

b、外门门磁开关:无源触点(丝印标记为外门磁)

c、红外感应开关:无源触点(丝印标记为红外)

(4)、弱电输出接口

a、红外开关电源:1 2VDC (丝印标记为1 2V G0)

b、夕卜门电锁:2 00mA DC 1 2V(夕卜门电锁)

c、内门电锁:2 00mA DC 1 2V(内门电锁)

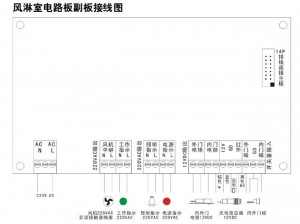

风淋室控制器接线图
