自动门风淋室输出板(控制器)全套图

当前位置:首页 >> 风淋室技术文章 >>
Warning: Use of undefined constant 正文 - assumed '正文' (this will throw an Error in a future version of PHP) in /www/wwwroot/gzfenglinfang.com/wp-content/themes/ztheme/includes/theme-class.php on line 88
正文

自动门风淋室输出板(控制器)全套图自动门风淋室输出板(控制器)自动门风淋室输出板接线说明,LED显示自动门风淋室输出板:自动门风淋室输出板主板可自动实现内、外门的互锁与解锁;照明的启停;人体自动感应以及风机的启停等功能。LED显示风淋室主板在自动流程时有相关语音提示,并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

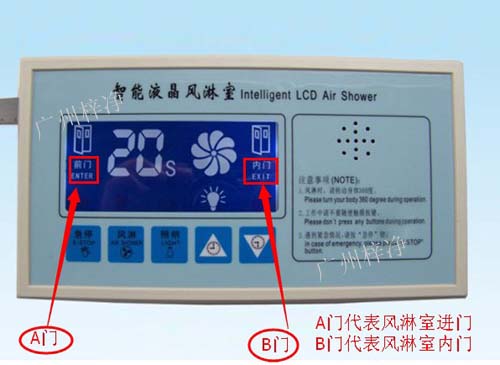

LED显示自动门风淋室输出板主板按键说明:
风淋室输出板主板急停按键:任何时候按下急停按键,红色急停指示灯亮,并自动断开除照明外的所有输出,再次按下时,系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。
风淋室输出板主板风淋按键:在内外门关闭后,按下手动按键,系统即转入风淋过程。 此按键主要用于门磁、红外失灵或风机维护检修时。
风淋室输出板主板照明按键:使用“照明”按键,可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。
风淋室输出板主板上、下调按键:在风淋开始前或结束后,通过上、下调键调节风淋延时时间;在进入内部参数设置时进行调节或选项。

风淋室控制器副板特写
1、强电输入接口
a.供电电源:220VAC(丝印标记为220V AC IN)

2、强电输出接口
a.风机:1A 220VAC(接交流接触器线圈,丝印标记为风机中继)

b.照明:1A 220VAC(如灯管较多可接中间继电器,丝印标记为照明指示灯)

c.工作指示:1A 220VAC(丝印标记为工作指示灯)

d. 电源指示:1A 220VAC(丝印标记为电源指示灯)

3、弱电输入接口

a.内门门磁开关:无源触点(丝印标记为内门磁)

b.外门门磁开关:无源触点(丝印标记为外门磁)

c.红外感应开关:无源触点(丝印标记为红外)

4、弱电输出接口

a.红外开关电源:12VDC(丝印标记为12V GO)

b.外门电锁:600mA DC12V (外门电锁)

c.内门电锁:600mA DC12V (内门电锁)自动门风淋室输出板(控制器)全套图

自动门风淋室输出板主板开孔尺寸:
LED显示风淋室主板使用注意事项:
1、产品开孔尺寸:L×W=245×125(MM)

2、产品使用的门磁开关要求:关门时触点闭合,开门时触点断开;

3、产品使用的红外感应开关要求:220VAC或12VDC供电,无人时触点断开,有人时触点闭合;

4、 产品使用的电锁要求:12VDC供电,600MA以下电流,并注意不要外接二极管(电路板已带)。

5、因风淋室线路板限制,各接口端子建议均不要外接大于100W设备, 如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。

自动门风淋室维护要点:
1、定期使用仪器测定设备的各项技术指标,如不符合技术参数要求应及时予以处理。

2、根据实际使用情况,定期将初效空气过滤器中的滤料取下清洗。

3、当发现风速变小时应首先检查初效空气过滤器表面是否发黑,若发黑则说明预过滤器容尘较多,阻力增大,即应拆下初效空气过滤器内的无纺布进行清洗或予以调换。

4、当调换或清洗无纺布后,仍不能提高风速则说明高效空气过滤器已经堵塞,造成阻力增大,则应更换高效空气过滤器

5、更换高效过滤器时,须拆下喷球板,取出高效过滤器,按照原有高效过滤器的规格型号更换新的高效空气过滤器。安装时应确认高效过滤器上的箭头标记,箭头应指向气流的方向。并确保密封良好,防止渗漏。
6、高效过滤器更换完毕后需确认边框无渗漏现象,并用尘埃粒子计数器进行检测,达到技术指标后方可进行正常工作。
7、定期对电气线路进行检修,如有故障可参照电气原理图进行维修。

8、定期对门进行围护,使电子锁与其锁孔对准,以免锁销卡死。

9、本设备使用温度不得超过50℃,且严禁使用明火。

自动门风淋室使用说明:
1.手伸至距离感应器150MM处,感应器绿灯亮,进门自动打开

2.进门完全打开

3.人进入风淋室,进门自动关闭

4.自动感应吹淋,吹淋时双门锁闭

5.吹淋完毕,出门自动打开

6人从出门走出,出门自动关闭
