无尘车间风淋室的安装步骤

无尘车间风淋室系列:风淋室是无尘车间和配套洁净室的配套设备,用于吹除进入洁净区域的人体和携带物表面附着尘埃,同时起气闸作用,防止未经净化的空气进入洁净区域。

无尘车间风淋室在运输施工现场中,一般都是散件形式的,因此就要对风淋室进行组装及接线,正确调试后,风淋室才能正常使用,不同厂家生产的风淋室可能设计不同,但是其基本原理和方法大同小异。

无尘车间风淋室是指进出无尘车间都必须从风淋室进出,禁止从无尘车间的常闭大门、安全门、货淋室直接走出或走入, 严禁用手去按风淋室,货淋室开关。

一、风淋室如何接线?

1.电源:支持24V电流电源或24V交流电源,其接线方法参考风淋室控制接线图。

2.输入:为段的接线柱1:外门点动开关2:内门电动开关3:外门门磁4:内门门磁5:风淋室内红外探头6:空7:外门放夹8:内门放夹。

3.显示:9针串口线与液晶文体屏连接,屏上接板上的直流24V电源输出端。

4.输出:继电器板连接针接口为R1-R8的接线端子R1~R2共用COM1-2,R3~R4共用COM3-4,R5~R6共用COM5-6,R7~R8共用COM7-8、R1接外闭门器SL端,COM1-2接闭门器GND,R2接内闭门器SL端,COM1-2接GND端。

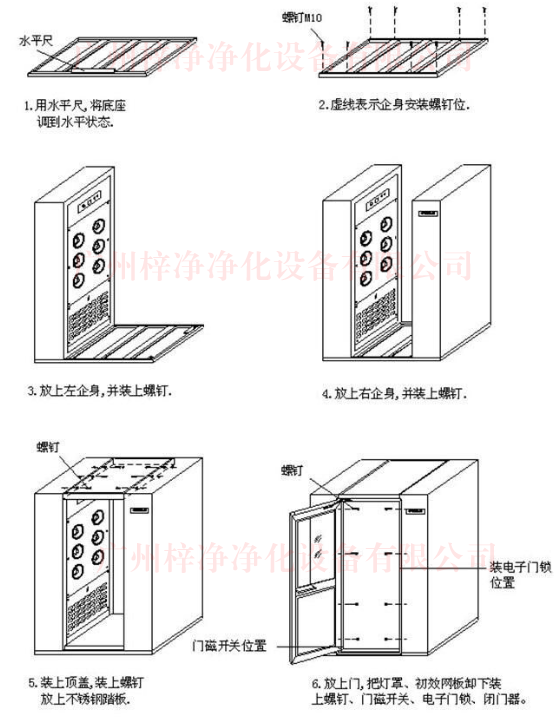

R3/R4接风机继电器,COM3-4接220V交流电L端,R5/R6接照明灯COM5-6接220V交流电L端,R7接紧急开关,R8接状态灯,COM7-8接GND端。风淋室安装步骤图

二、无尘车间风淋室工作流程:

风淋室外点动开门开关,风淋室外门立刻打开,人员进入等最后一名人员进入后开始计时关门,门关后红外探头检测,启动风机吹风完毕,后门打开最后一名人员走出来开始计时关门,内点动开门并触发后,内门打开,人员进入后内门关闭,前门立刻打开。

三、无尘车间风淋室操作方法:

点击屏幕上任间按钮,背景灯亮,更改设置点击下箭头按钮系统进入设置界面,对应1外门、2内门、3风机三项的时间设置,按数字1进入外门设置,点击按钮SET键数字闪烁点击按钮左箭头或者右箭头更改个位十位或者百位数字,更改完毕点击ENT键保存设置,ESC键后退到上一个设置.ALM为紧急按钮。

四、无尘车间风淋室注意事项:

1、 风/货淋室由专人进行操作,吹淋喷嘴经定位后,非操作人员勿轻易移位。

2、 风/货淋室通电后,两侧门电子互锁,一侧门未完全关闭时,严禁强行打开另一侧门。

3、 风/货淋室处于吹淋状态时,严禁开门(直到吹淋停止)。遇紧急情况,可按急停开关停止吹淋后开门。

4、 吹淋结束后,严禁强行打开前门。

五、无尘车间风淋室维护保养:

a、 当无尘车间风淋室吹淋风速明显降低时,需要更换高效过滤器。

b、 经常擦拭无尘车间风淋室,保持内部清洁。

c、 建议初效过滤器每一个月更换一次,视实际使用情况可适当延长或缩短更换周期。
