水平流超净工作台

当前位置:首页 >> 超净工作台 >> 正文

广州梓净所提供的水平流超净工作台设计方案图,质量可靠、规格尺寸齐全,广州梓净不仅具有精湛的技术,更有良好的售后服务和优质的解决方案,欢迎您来电咨询此水平流超净工作台产品具体参数及价格等详细信息。

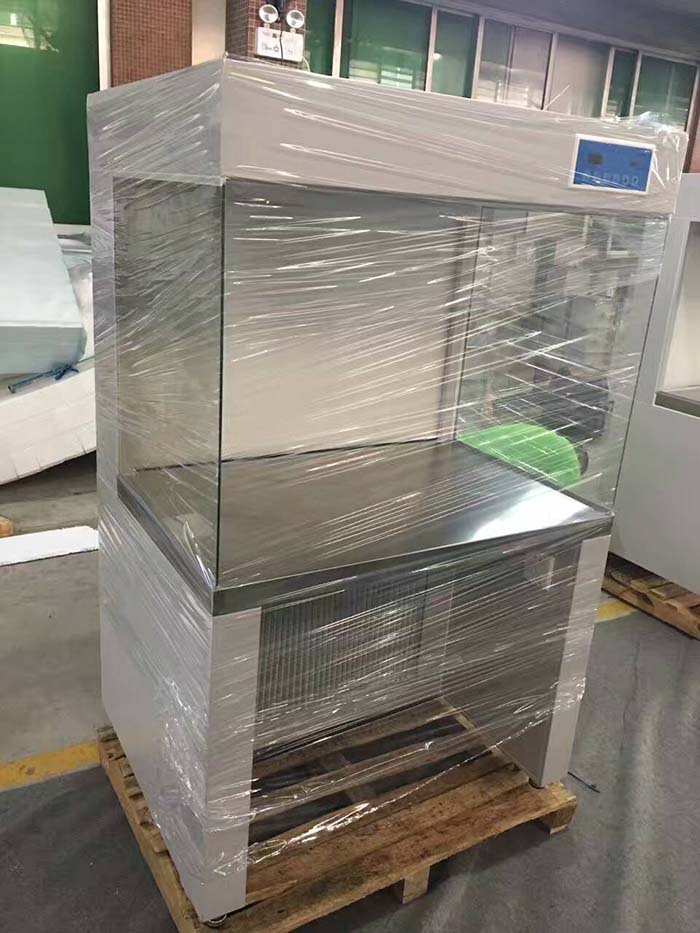

水平流超净工作台通过风机将空气吸入预过滤器,经由静压箱进入高效过滤器过滤,将过滤后的空气以垂直或水平气流的状态送出,使操作区域达到百级洁净度,保证生产对环境洁净度的要求。是为了适应现代化工业、光电产业、生物制药以及科研实验等领域对局部工作区域洁净度的需求而设计的。水平流超净工作台设计方案图

水平流超净工作台层流送风单元模块可连接使用,使得水平工作台广泛应用洁净室,洁净工作台、洁净生产线、组装式洁净室和层流罩等应用场合。

水平流超净工作台它是一种提供局部高洁环境通用性较强的空气化设备,它的使用对改善工艺条件有良好效果,提高产品质量和增大成品率。水平流超净工作台室内空气经预过滤器初效过滤器,由小型离心风机压入静压箱,再经空气高效过滤器二级过滤水平流超净工作台用途
水平流超净工作台广泛适用使用于电子、国防精密仪器它、仪表、生物制药、食品、无菌微生物检验、植物组培接种等行业等需要局部洁净工作环境的科研和生产部门。水平流超净工作台制作结构水平流超净工作台工作原理
水平流超净工作台室内空气经预过滤器初效过滤器,由小型离心风机压入静压箱,再经空气高效过滤器二级过滤,从空气高效过滤器出风面吹出的洁净气流具有一定的和均匀的断面风速,可以排除工作区原来的空气,将尘埃颗粒和生物颗粒带走,以形成无菌的高洁净的工作环境。

1、水平流超净工作台由两独立的控制部件组成,即主控板ACPU和由继电器输出组成的OUT板,操作键附在控制器的贴膜上。

2、水平流超净工作台控制器的9V电源由用于提供风机工作的单相自藕变压器的初级一绕组提供。

3、水平流超净工作台控制面板由指示等、触摸键和风机运行状态面发光器件组成。

4、水平流超净工作台面板上用一组发光管来指示风量的大小,共控制六档不同的风量,其显示是以顺序以此递增,每一档风量状态位由若干个发光单元构成。

5、水平流超净工作台面板上有“照明和“杀菌两路开关输出指示。

6、水平流超净工作台触摸键有三个:

(1)用于控制总风机开关的“开启/停止键,此键为反复键;

(2)用于控制风量递减的“风量调整键;

(3)用于控制照明输出的“照明键;

(4)用于控制杀菌输出的“杀菌键;

7、超净工作台初上电时,在无任何轻触键操作的情况下,电源指示等不停地闪亮,状态位指示灯以二位为一单元循环扫描。其他无任何指示输出。

8、超净工作台按动“开启/停止键,电源指示灯不停地常亮,控制风量以最低档速度输出。

9、水平流超净工作台只有在“风机打开情况下,才可以通过操作“风量调整键进行对风量的输出进行调整。

10、水平流超净工作台风量控制是靠控制风机运行的电压实现的,风量状态位显示器件表示送风风机按递增顺序的六档速度,亦即控制风量的相应递增。
在一次按动“风量调整键时,为继电器KA1吸合,状态位指示的绿色发光器件的显示到相应的指示位,即输出电压为“150V;再一次按动“风量调整键,继电器KA1释放,继电器KA2吸合,同时,状态位发光器件再向前显示递增一状态位。

二次按动“风量调整键,继电器KA2释放,继电器KA3吸合,相应地状态位发光器件向前显示到三位。以此类推,在第六次按动“风量调整键,继电器KA6吸合,继电器KA5释放,发光器件显示到“220V状态位上的共二十个发光单元发出绿光。水平流超净工作台它是一种提供局部高洁环境通用性较强的空气化设备11、在继电器KA6输出,“220V状态位上的共二十个发光单元显示时,表明所控制的最大风量,此时继续按动“风量调整键,控制输出将再一次返回第一步,如此反复循环。

12、任一个风量单位(输出一定的电压值)有输出时,按动“开启/停止键,控制输出、显示位将关闭。

13、继电器KA1、KA2、KA3、KA4、KA5、KA6输出互锁,在其中的任一路有输出时,其他五路相应关闭。
14、“照明和“杀菌是两个彼此独立的控制开关,在任意情况下,可以按动其“照明键,打开或关闭照明输出,和按动“杀菌键打开或关闭杀菌输出,此两键均为功能反复键。

15、BCPU板与OUT通过一个长800mm的十芯电缆线相连接,OUT板的变压器固定在固定架上。其之间以接插端子相连接。

16、控制器断电后再上电的时间间隔不应小于5秒,否则会引起风机误动作。

17、控制器面板长为130mm,宽度为75mm。

水平流超净工作台维修:

1、根据环境的洁净度,定期将初效过滤器中的滤料拆下清洗,时间间隔一般3~6个月。

2、风机组电压调至更大时,工作区平均风速仍达不到技术参数指标时,则需更换空气高效过滤器。

3、换过滤器时,先打开送风体顶部的预滤器,然后取下风机板,更换时应注意过滤器的箭头标志,箭头指向即为层流方向。

4、更换过滤器后,应用测尘仪检查四周边密封是否良好,调节风机组电压,使工作区平均风速保持在0.4m/s±20%范围内,用测尘仪检查净化效率。

5、电器件安装在箱体右侧面,如有电气故障可参照电原理图、电接线图予以修理。

安装使用前必须切断220V交流电源,否则会导致危险!

安装及维护人员必须是经过严格培训的电气技术人员!

电源进线必须串接相应的保险丝,外壳接大地以保证其工作安全和可靠!

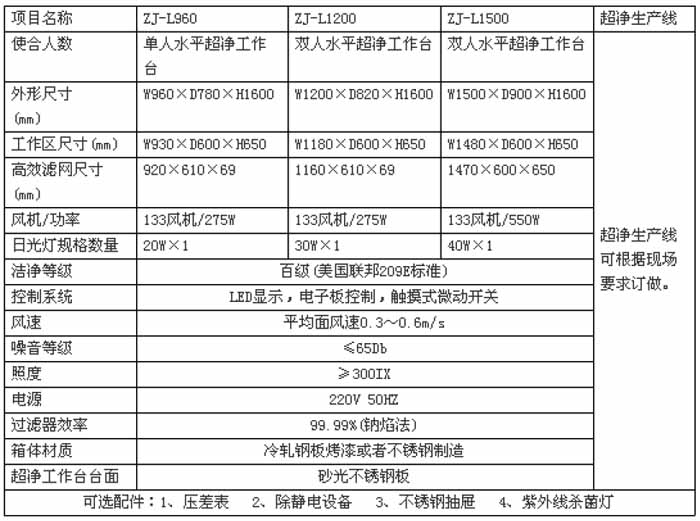

水平流超净工作台规格尺寸及主要技术参数:水平流超净工作台规格尺寸及主要技术参数

水平流超净工作台结构特点:
本设备采用优质钢板折弯、拼装焊接而成。送风体内装有新型无纺布预过滤器、超细玻璃纤维滤料制造的空气高效过滤器,小型低噪音变速离心风机等电器元件,并设有移动万向脚轮。设备具有结构简单,外形美观等优点。

本设备采用变风量的风机系统,通过调节离心风机的输入电压,从而改变其工况,使用风面的平均风速始终保持在理想的范围内,有效地延长设备的主要部件—高效过滤器的使用寿命,降低设备的运行费用,本设备还设有紫外线杀菌装置。

超净工作台安装:
1、本设备应按装在各级净化厂房或密封空调厂房内。

2、本设备安装地点应远离高速尘源和震源。

3、安装后必须对设备内部及其周围环境用超净真空吸尘器或不产生纤维的工具认真进行清洗。

4、安装清洗完毕后,可用QDF-2型热球式电风速计测量净化工作区平均风速。当平均风速<0.32m/s时,调高调压器电压,加大风机输入电压;反之,当平均风速>0.48m/s时,调低调压器电压,减小风机输入电压,直至平均风速保持在0.4m/s±20%理想范围内,才可使用。台面不锈钢超净工作台水平流超净工作台使用:
1、使用前应提前30分钟打开紫外线杀菌灯,处理净化工作区内工作台表面积累的微生物,20分钟后关闭杀菌灯,启动送风机。

2、台面上不要存放不必要的物品,以保持工作区的洁净气流不受干扰。

3、定期(一般二月一次)用QDF-2型热球式电风速计测量工作区平均风速,如发现不符合要求,可调节风机供电电压,使工作台处于更好工况。

4、本设备可供一人操作(单人单面工作台),也可供二人操作(单人双面工作台)。

垂直流超净工作台和水平流超净工作台有什么区别?
超净工作台根据气流的方向分为垂直流超净工作台和水平流超净工作台,垂直流工作台风机在顶部,噪音较大,风垂直吹多用在医药工程,垂直流风保证人的身体健康;水平流工作台噪音较小,风向往外,多用在电子行业。
1、水平层流超净工作台:是一种通用性较强的局部洁净工作台,它广泛用于电子、国防、精密仪器、仪表、制药行业等。
2、垂直层流超净工作台:垂直单向流超净工作台广泛应用于需要局部洁净的区域。实验室、生物制药、光电产业、微电子、硬盘制造等领域。

水平送风与垂直送风工作台都能满足实验需要,所要考虑的就是气流流型(根据实验看哪种送风形式对实验影响最小)。

一般都是用垂直的;垂直送风的也就是垂直向下吹,垂直流形,准闭合式台面,可有效防止外部合流透入及操作异味对人体的刺激。如果在工作台里放显微镜,那垂直送风的气流会被显微镜阻挡,这种情况就要选择水平风;但一般的实验都用垂直的,玻璃门一般都是上下移动的。总的来说,水平与垂直送风不存在明显的优劣之分,根据实验要求选择合适的类型。超净工作台检测
