FFU风机过滤机组

当前位置:首页 >> FFU风机过滤机组 >> 正文

FFU风机过滤机组又叫FFU风机过滤单元或者FFU净化单元,FFU风机过滤机组单元是一种自带动力的送风过滤装置,英文全称为(Fan Filter Unit),具有过滤功效的模块化的末端送风装置。风机过滤机组从顶部将空气吸入和并经HEPA过滤,过滤后的洁净空气在整个出风面以0.45M/S±20%左右的网速均匀送出。风机过滤单元(FFU)是一种空气自净装置,可室内吊顶安装或放置在支架上,使局部级别达到百级。FFU风机过滤机组又叫FFU风机过滤单元或者FFU净化单元

FFU风机过滤机组概述
FFU风机过滤机组是一种自带动力的送风过滤装置,英文全称为(Fan Filter Unit),具有过滤功效的模块化的末端送风装置.风机过滤机组从顶部将空气吸和并经HEPA过滤,过滤后的洁净空气在整个出风面以0.45M/S±20%左右的网速均匀送出。

FFU风机过滤机组应用:
FFU风机过滤机组可模块化连接用,使用FFU广泛应用于在光电行业,精密电子,液晶玻璃,半导体,手机等领域的千级无尘室,百级洁净室,洁净棚、洁净室、超净工作台、洁净生产线、组装式洁净室和局部百级等应用场合。FFU产品数量分配(包括千级,万级,十万级,三十万级无尘室等等)。
FFU风机过滤机组美观大方



FFU风机过滤机组特点:
现在大多FFU风机过滤机组材质采用进口环保覆铝锌板,永不生锈,耐腐蚀,轻巧坚固,箱体采用黄金分割比例点设计,FFU风机过滤机组美观大方,超薄机身厚度仅为23cm,加上高效过滤器总厚度不超过30cm;重量仅为24kg,节约空间,方便施工安装和日常维护,广州梓净推出的FFU风机过滤机组采用进口节能风机效果明显,超低噪音,风压扩散均匀,出风面风速均匀稳定,功耗低运行成本低,工作寿命长达5万小时以上。

FFU风机过滤机组控制采用开发之非接触感应式三档调速,电路均采用电器开关控制,控制安全平稳。弹性、多元化配置除标准机型外,可根据客户需求,制作不同规格的非标产品。如:风管连接法兰、滤网、箱体材质等变更。人性化设计机组附装不锈钢把手,使搬运及安装更为方便快捷。

FFU风机过滤单元也可用于洁净室末端送风。该产品设有初、初效过滤器和高效过滤器两级过滤装置。风机从顶部将空气吸入并经初、高效过滤器过滤,过滤后的洁净空气在整个出风口送出。安装方式有悬挂式和落地支架两种。FFU应用

FFU规格尺寸及技术参数:FFU规格尺寸及技术参数

FFU风机过滤单元选择和安装的注意事项:
FU风机过滤单元选择和安装的注意事项本机特点:结构先进科学,采用特殊导流风道和均风系统设计,减少涡流、消除噪音、引导气流均匀通过滤网,具有风速均匀,噪音低之特点。
FFU风机过滤机组主机配置:风机引进德国进口原装风机马达,具有性能稳定、寿命长、免维护,保证其高风量、高静压条件。制造工艺:以电解钢板为主体材料,使用数控冲床及数据折弯等精良设备制造而成,保证了产品的品质与精度。

FFU以自循环过滤送风方式,将静压室的干净空气经过高效过滤、除味、杀菌处理送入净化工作间,根据其送风量的多少,使净化间内的空气尘埃粒子控制在一定的范围内。

FFU广泛应用于电子半导体、制药、医疗手术室、精密制造工业等行业的百级、千级净化厂房中央空调的末端出风系统,同时也适用于洁净工作台,无尘工作台的送风单元。

风机过滤器单元简称为“FFU”是一个自带送风机(无壳风机)的高效过滤器送风口,它与其专用龙骨系统、加压风机、冷却盘管、新风系统以及专用灯具共同组成了FFU系统。也就是将风机和过滤器(高效过滤器或超高效过滤器)组合在一起构成自身能提供动力的末端净化设备。过去在洁净工程中常用的带风机的高效过滤器的送风口,自净器,层流罩等都是FFU的一种。

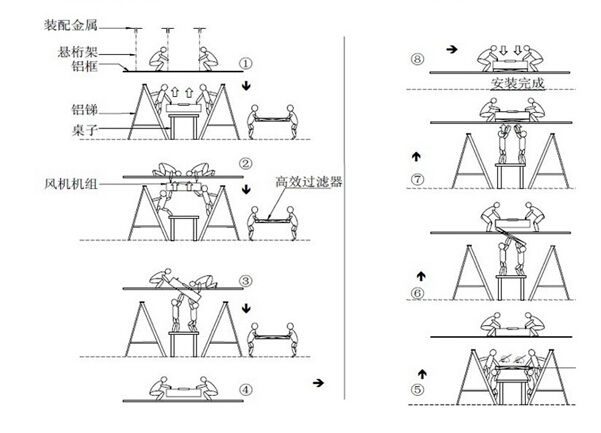

FFU安装图

在选择FFU及安装应注意以下问题:
1、噪音控制
FFU风机过滤单元的风机一般为几台甚至几十台并联使用,当设计时要考虑FFU噪音的叠加,保证《洁净室厂房设计规范GB50073-2001》中明确规定“洁净室内的噪音级(空态),非单向流洁净室不应大于60dB,单向流、混合流洁净室不应大于65dB”的要求。因此在选择风机时最好选择高性能、压出式、直驱后径向叶片风机,这样可以降低整体噪音。

2、风机外壳的选择
在选择FFU风机外壳结构的时候,不但要考虑避免风机泄漏和消除运输与搬运期间带来的损坏,而且还要考虑能用消毒剂消毒,以及FFU使用的环境,因此最好选用不锈钢或铝合金的材料作外壳。

3、龙骨架的选用
由于FFU的风机过滤机组是直接安装在天花板骨架间,为了使过滤器既要更换简便快捷,又要使FFU的风机运行保持平衡,减少安装失衡的机率。因此一般考虑专业配套的龙骨架。这种龙骨架是采用机械冷轧成特殊几何形状(U形)的型钢,金属表面根据其环境不同,进行防腐处理(如静电喷涂、热冷镀锌、环氧等),可以即保证了与之相似槽钢的强度,又满足了FFU运行的需求。

4、控制方式的选择
目前FFU一般采用单相多速交流电机、三相多速交流电机和直流电机。电机的供电电压大致有110V、220V、270V、380V四种。FFU组装车间

其控制方式主要分为以下几种:
(1)多档开关控制系统:此系统只包括FFU自带的一个调速开关和一个电源开关。由于控制元件为FFU自带,分布在洁净室吊顶内的各个位置,工作人员必须在现场通过拨挡开关来调节FFU,控制起来极不方便,而且FFU的风速可调范围有限,仅限于几档。采用多档开关控制方式优点是控制简单、成本低。但存在许多缺陷:比如:能耗大、不能平滑调速、没有反馈信号、不能实现灵活的组群控制等。

(2)连续速度调节控制:此系统连续速度调节控制与多档开关控制方式相比,多了一个连续速度调节器,使FFU风机转速连续可调,但同时也牺牲了电机效率,使其能耗比多档开关控制方式还要高。

(3)计算机控制:此系统与前面两种方式相比,计算机控制方式先进的功能:不但可以采用集散型控制方式,能够很方便的实现FFU的集中监测和控制,而且还可以方便的实现FFU的单台、多台及分区控制。另外可以设置控制系统预留通信接口,可与上位机或网络进行通讯,从而实现远程通信和管理功能。

(4)遥控控制:此系统遥控控制方式作为计算机控制方式的一种补充,可使用遥控器对每台FFU进行控制,与计算机控制方式相辅相成。这几种控制方式在选择时要根据实际情况进行选用。

{5}FFU的维护管理
采用FFU送风方式时,往往不是单台设备而是数十台、数百台FFU布置在吊顶上,因此给维护管理带来一定的难度。一般高效过滤器从洁净室内进行更换,而风机多数需要在龙骨架顶端(静压箱内部)维护,但如果静压箱没有足够的高度无法从内部维护风机时,那么就要考虑从洁净室内部进行维护风机的可行性了。总之,在应用FFU时要根据实际情况进行考虑,达到既保留其特点又降低成本的目的。FFU配置
