风淋室安装调试标准说明书【风淋室控制器

风淋室设备因为整体组成过大,如整台运输会导致运费增加,装车及吊装麻烦和成本高,一般都在现场进行风淋通道安装调试,也就是说国内大部分的经验的风淋室。

风淋室安装于非洁净区与洁净区之间,目的是将洁净区与非洁净区进行隔绝缓冲,同时将进入洁净区的人员表面的灰尘、毛发等吹落,避免将污染源带入洁净区,从而保证洁净区的产品达到无菌、无尘生产。风淋室一般为整体发货,成品至客户现场后接电即可使用。但有部分客户因现场场地限制,整机无法进入,此类风淋室需要现场安装。

梓净为您讲解风淋室安装教程,教您一步一步如何自行安装和组装风淋室。

风淋室主要分为以下几个组成部分,风淋底盘,两侧风淋箱体,风淋顶箱,门及电器控制部分。

风淋室安装调试标准



(一)风淋底盘一般由不锈钢方管制作,厚度为40MM,底盘为整体组成,首先将风淋底盘置于风淋安装位置处。风淋底盘不需要与地面进行固定,完全靠自身重量即可保持稳固。一般单人风淋室为350KG,双人风淋室为650KG左右。

二)将风淋侧箱体置于底盘两仙,在内底部用自攻螺丝或铆钉将侧箱体与底盘固定起来,此处注意底盘与侧厢体的位置。

三)两侧侧厢固定之后,再将顶厢安装与两侧厢体连接,此处需要注意上下垂直度,需要进行不间断测量,以保证框架上下部分尺寸完全相同。

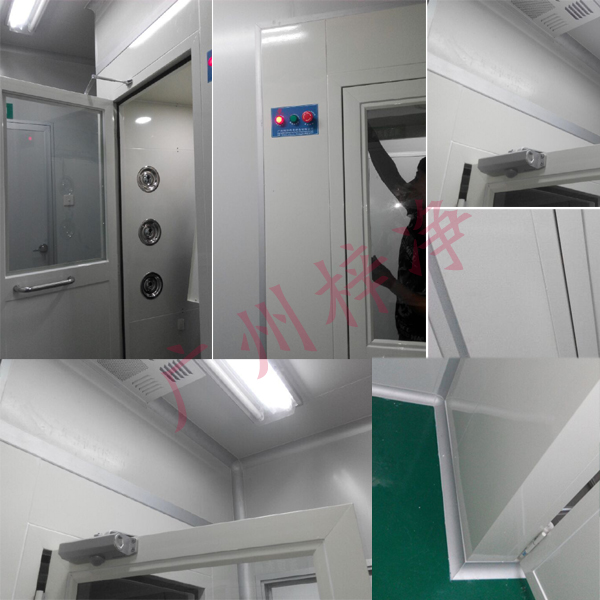

(四)整体框架完成之后,再进行门安装,门和门框皆由不锈钢方管及不锈钢制作,铰链采用三道不锈钢铰链加固,原门框与门板已经由厂家出厂前已经安装好。此时只需要将铰链固定于风淋侧面厢体之可。

如果门安装好之后门框与箱体之间缝隙不齐平有摩擦,那么是因为地平不平而导致,此步骤并不需要调整门框,只需要对风淋下部进行垂直校正,将风淋底盘垫平即可。可反复调试四角加垫片,一旦垫平,门体将会与箱体缝隙完全整齐。

(五)安装风淋室灯及电器,风淋室电器为快速插口件,只需要将相应的插口,力士坚电锁,红外线光电,照明灯具接口插到相应的接口即可。

(六)通电:风淋为三相五线制,三火线,一地线,一零线。如果接上电源后风力很小,一般为风机反转。只需要将三根火线中任意一根位置互换,即可正常使用。

(七)风淋控制面板为液晶蓝屏显示,且带有屏幕保护,梓净净化出厂的风淋室控制面板解锁办法只需要连续按,照明”三键,听见滴滴”两声后,可进行风淋时间,照明时间,屏保时间设置即可。

八)风淋安装完成之的需要用密封胶对一些缝隙进行密封,佰伦净化一般采用道康宁密封胶密封,环保无气味。经过以上七个步骤,风淋室已经全部安装完成,现在可以正常使用风淋室了。且用且注意,风淋室具备电子联锁功能,一门打开时,另一门无法打开,在使用过程中,使用过程中双门都无法打开。切不可强行推拉门,以避免将门锁损坏。

(久)风淋室调试说明:

一、风淋室如何接线;

1、电源:支持24V电流电源或24V交流电源,其接线方法参考风淋室控制接线图。

2、输入为X段的接线柱 X1:外门点动开关 X2:内门电动开关 X3:外门门磁 X4:内门门磁 X5:风淋室内红外探头 X6:空 X7:外门放夹 X8:内门放夹

3、显示 9针串口线与液晶文体屏连接,文本屏上接板上的直流24V电源输出端。

4、输出:继电器板连接针接口,为R1-R8的接线端子R1~R2共用COM1-2,R3~R4共用COM3-4,R5~R6共用COM5-6,R7~R8共用COM7-8.; R1接外闭门器SL端,COM1-2接闭门器GND,R2接内闭门器SL端,COM1-2接GND端。

R3/R4接风机继电器,COM3-4接220V交流电L端,R5/R6接照明灯COM5-6接220V交流电L端,R7接紧急开关,R8接状态灯,COM7-8接GND端。

(十)风淋室操作方法:

点击屏幕上任间按钮,背景灯亮,更改设置点击下箭头按钮系统进入设置界面,对应1外门、2内门、3风机三项的时间设置,按数字1进入外门设置,点击按钮SET键数字闪烁点击按钮左箭头或者右箭头更改个位十位或者百位数字,更改完毕点击ENT键保存设置,ESC键后退到上一个设置,ALM为紧急按钮。

(十一)风淋室工作流程:

风淋室外点动开门开关,风淋室外门立刻打开,人员进入等最后一名人员进入后开始计时关门,门关后红外探头检测,启动风机吹风完毕,后门打开最后一名人员走出来开始计时关门,内点动开门并触发后,内门打开,人员进入后内门关闭,前门立刻打开。

四、常风问题及对应方法

(十二)风淋室系统出现问题或不工作时,首先看文本显示器提示,外外门关闭外门指示点应该为白色,内门关闭内门指示点应该为白色,当风机工作时风机指示点应该为白色,外门防夹有触发时对应点应该为白色,内门防夹有触发时对应点应该为白色,如果以上对应点没有动作就跟进相关的线路。门闭合时门磁为闭合状态,防夹红外探头当有物体阻挡时为闭合状态,红外探头当检测有人员时为闭合状态。

可按客户要求定做非标准风林室及货淋室。
